テレコントロール装置 XPW-211 のご紹介

XWP-211

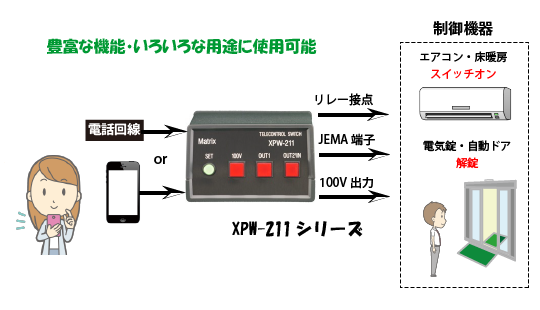

電話でスイッチを遠隔制御
豊富な機能
いろいろな用途に使用可能

概要

xpw211use

テレコントロール装置XPW-211は、電話回線を通して遠隔操作できるスイッチです。
電話回線を通してトーン信号(プッシュホン音)により100V出力およびリレー接点出力をコントロールできます。
PHS・携帯電話経由でコントロールでき電話回線が無いところでも設置できます。(XPW-211HP)
ラインモニタ機能で、新たな電話回線を準備しなくても現在のFAXや留守番電話と併設できます。
センサ入力の状態(オン・オフ)を電話で知る事ができます。
電気錠制御モードを有し、電気錠などをコントロールできます。
全ての操作は音声ガイダンスによる確認ができます。

応用例

サーバーやパソコンの電源などを外出先からオンオフできます。
リレー出力により電気錠などを制御できます。
センサ入力により異常などを知る事ができます。

仕様

項目
内容
備考
電源電圧AC100V(50Hz 60Hz)
消費電力最大2W
100V出力ソケット1
100V出力定格最大500Wまで絶対に定格を超えないでください。
モーターなどの誘導性負荷に
接続しないでください。
リレー接点出力端子2絶対に定格を超えないでください。
メークブレークはジャンパで変更可
リレー接点出力定格最大24V 1A絶対に定格を超えないでください。
メークブレークはジャンパで変更可
設定方式電話機から音声ガイダンスに従い
DTMF(トーン)信号で設定
制御方式電話機からDTMF(トーン)信号で制御音声ガイダンスあり
使用環境温度0~40℃
(湿度20~80℃)
ただし結露なきこと
サイズ(W x H x D)95 x 57 x 170 mm電源コード含まず
質量600gオプション含まず

ラインモニタ機能

この機能を使用することにより、XPW-211専用の回線を準備する必要がありません。
FAXなどを併設している場合、FAXが応答しているときに「#」を押すとXPW-211は
TELポートに接続しているFAX等を自動的に切断し、XPW-211が自動的に応答します。

携帯電話経由機能 (XPW-211HPのみ)

携帯電話経由機能

電話回線の代わりに携帯電話経由で制御できるので電話回線が無い場所でも設置可能
注意:使用できる携帯は次の制限があります。

  • イヤホンジャックがあること。
  • 自動着信(オート着信)機能あり。
  • 日本国内のシャープ、日立、三菱、東芝等の携帯は使用可能です。

イヤホン端子が統合接続端子(外部接続端子)の場合は型番XPW-211HP1、
平型端子の場合は型番XPW-211HP2となります。

使用する携帯としてプリペイド携帯をおすすめしています。
ご使用の機種にて不明な点がございましたら、弊社までお問合せください。

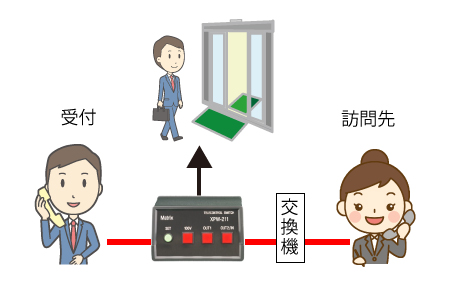

受付解錠機能 (XPW-211LOCKのみ)

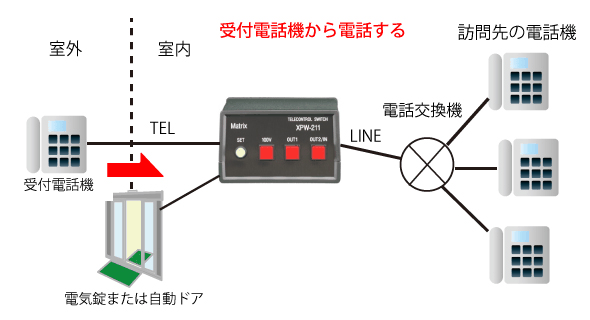

下図のように受付の電話機から訪問先の電話機に電話し、訪問先が
入室を許可したときはトーン信号を送って玄関にある電気錠または自動ドアを制御します。

  • 下図のように受付の電話機と電話回線の間に本装置を設置します。
  • 来訪者は受付電話機から訪問先の各部署や部屋の電話機を呼び出します。
  • 訪問先が電話を取り入場を許可する場合は「#」を押しトーン信号を送ります。
  • 本装置は「ピー・解錠しました」という音声とともにリレー1を指定時間オンして
      電気錠または自動ドアを解錠します。

XPW-211LOCK

XPW-211LOCK_uketuke

受付解錠 & 部屋番号変換機能 (XPW-211ROOMのみ)

テレコントロールスイッチXPW-211ROOMはマンション、アパートなどのエントランスに電話機を
設置し、各室の部屋番号をダイアルすると電話番号に変換してダイアルし各室と通話できます。
各室の電話番号を来訪者に知られたくない場所で使用します。最大440件記憶します。
オートロックを解錠するときは各室の電話機からトーン信号を送ると解錠できます。

XPW-211ROOM追加取扱説明書

XPW-211ROOM

背面

XPW-211back

Q & A

Q.操作方法は?
A.外出先から、サービスコードをトーン信号で送ります。

Q.携帯電話から操作できる?
A.操作可能です。

Q.いまある留守番電話機やFAXと同じ電話回線につけられる?
A.FAXなどが応答しているときに「*」を受信すると自動的に応答するラインモニタ機能や、
  ベルが一定のパターンで鳴ったときだけ応答する(リトライ呼び出し機能)ように設定できますから
  現在の回線にそのままつけられます。

Q.設定はどうやってやるの?
A.併設の電話機からトーン信号を使用して設定できます。音声ガイドつきです。

Q.100V出力はどのような用途に使うの?
A.万一のためのサーバーの電源によるリセットなどリセットや装置の動作を制御できます。

Q.リレー接点はどのような用途に使うの?
A.電気錠などの制御や、その他制御したい製品にドライ出力で接続し制御できます。

Q.ちゃんと操作できたかどうか確認できる?
A.すべての操作は音声ガイドが操作内容を音声で教えます。

Q. JEMA端子は制御できる?
A. この装置のOUT1にJEMA端子のC1,C2 INにM1,M2を接続していただければ制御可能です。
  (XPW-211JEMAのみ)
