スイッチボックス型テレコントロールスイッチ XSB-100のご紹介

XSB-100

電話でスイッチを遠隔制御
スイッチボックス型テレコントロールスイッチ
XSB-100



概要

xsb100
  • テレコントロールスイッチXSB-100は、電話回線を通して遠隔操作できるスイッチです。
  • 電話回線を通してトーン信号(プッシュホン音)によりフォトリレー接点出力をコントロール
    できます。
  • PHS・携帯電話経由でもコントロールでき電話回線が無いところでも設置できます。
    (XSB-100HP)
  • JEMA端子を有する装置(エアコン、床暖房、電気錠)の制御ができ、スイッチのLEDは装置の
    状態を表示できます。
  • センサ入力の状態(オン・オフ)を電話で知る事ができます。
  • 電気錠制御モードを有し、電気錠などをコントロールできます。
  • オプションの100V電源リレー(XP-100RM)により装置の電源のオンオフを制御できます。
  • 全ての操作は音声ガイダンスによる確認ができます。

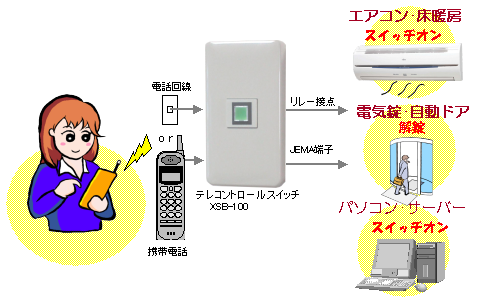

応用例

  • リレー出力によりエアコンや電気錠などを制御できます。
  • サーバーやパソコンの電源などを外出先からオンオフできます。
  • センサ入力により異常などを知る事ができます。

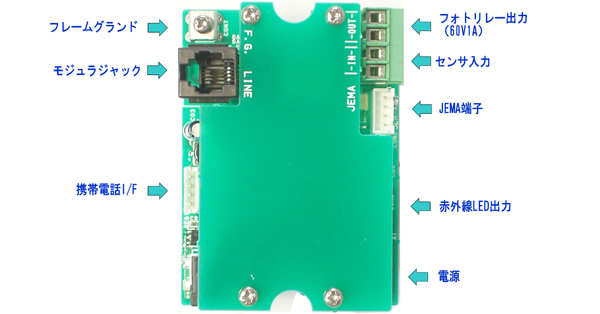

背面

ケーブルを接続するときはケース外側を外して接続します。

xsb100_back

仕様

項目
内容
備考
電源電圧AC100V(50Hz 60Hz)
消費電力最大2W
フォトリレー接点出力端子1絶対に定格を超えないでください。
フォトリレー接点出力定格
(ドライ接点出力)
最大24V 1A絶対に定格を超えないでください。
設定方式電話機から音声ガイダンスに
従いDTMF(トーン)信号で設定
制御方式電話機からDTMF(トーン)信号で
制御
音声ガイダンスあり
使用環境温度0~40℃
湿度20~80℃
ただし結露なきこと
サイズ(W x H x D)70 x 120 x 35 mm電源コード含まず
質量100gオプション含まず

携帯電話経由機能 (XSB-100HPのみ)

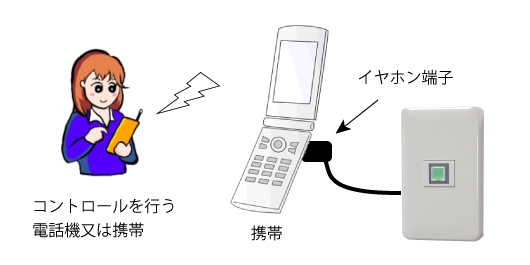

携帯電話経由機能

電話回線の代わりに携帯電話経由で制御できるので電話回線が無い場所でも設置可能
注意:使用できる携帯は次の制限があります。

  • イヤホンジャックがあること。
  • 自動着信(オート着信)機能あり。
  • 日本国内のシャープ、日立、三菱、東芝等の携帯は使用可能です。

使用する携帯としてプリペイド携帯をおすすめしています。
ご使用の機種にて不明な点がございましたら、弊社までお問合せください。

Q & A

Q.操作方法は?
A.外出先から、サービスコードをトーン信号で送ります。

Q.携帯電話から操作できる?
A.操作可能です。

Q.今ある留守番電話機やFAXと同じ電話回線につけられる?
A.ベルが一定のパターンで鳴ったときだけ応答する(リトライ呼び出し機能)ように設定できますから
  現在の回線にそのままつけられます。

Q.設定はどうやってやるの?
A.この装置に電話をかけ、その電話機からトーン信号を使用して設定できます。
  音声ガイドつきです。

Q.リレー接点はどのような用途に使うの?
A.電気錠などの制御や、その他制御したい製品にドライ出力で接続し制御できます。

Q.ちゃんと操作できたかどうか確認できる?
A.すべての操作は音声ガイドが操作内容を音声で教えます。

Q. JEMA端子は制御できる?
A. この装置のJEMA端子に接続していただければ制御可能です。
  対応しているのはXSB-100JEMAです。

XSB-100パンフレット
パンフレットイメージ

XSB-100取扱説明書
取説イメージ
