スイッチボックス型テレコントロールスイッチ XSB-103のご紹介
電話でスイッチを遠隔制御

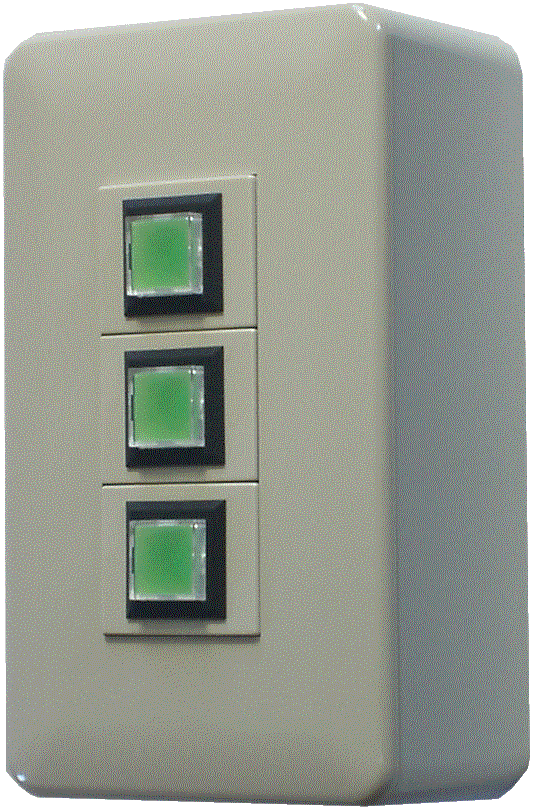

スイッチボックス型テレコントロールスイッチ
増設ユニット XSB-103
XWL-104との接続で最大16系統制御可能
概要
■テレコントロールスイッチXSB-103は、電話回線を通して遠隔操作できるスイッチXWL-104の
増設ユニットです。
■1台で3系統の接点出力またはJEM-A端子（HA端子）出力を拡張します。
■XWL-104に最大4台XSB-103をじゅず繋ぎできます。（RS-485）
■JEMA端子を有する装置（エアコン、床暖房、電気錠）の制御ができ、スイッチのLEDは装置の状態を
表示できます。
■その他の接点出力で制御するものも制御可能です。

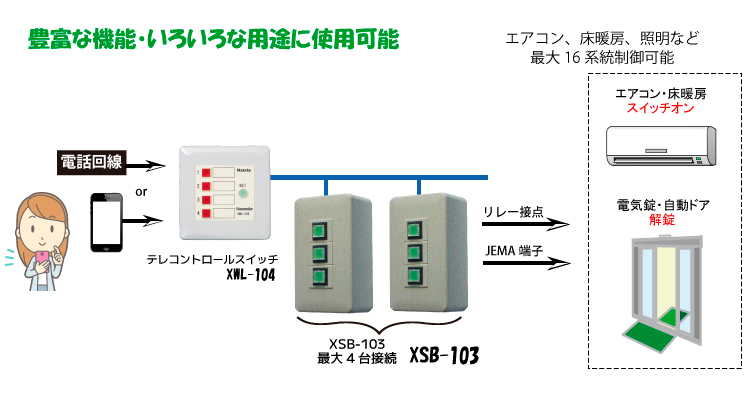

応用例
■JEM-A端子（HA端子）出力によりエアコンや電気錠などを制御できます。
■複数の接点出力を必要とする機器を遠隔制御できます。

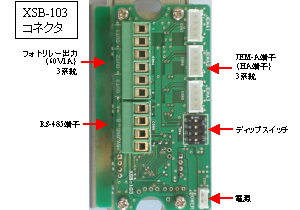

背面
ケーブルを接続するときはケース外側を外して接続します。
仕様
項目 | 内容 | 備考 |
|---|---|---|
| 電源電圧 | AC100V(50Hz 60Hz) | |
| 消費電力 | 最大2W | |
| フォトリレー接点出力端子 | 3 | 絶対に定格を超えないでください。 メークブレークはジャンパで変更可 |
| フォトリレー接点出力定格 (ドライ接点出力) | 最大60V 1A | 絶対に定格を超えないでください。 |
| 設定方式 | 電話機から音声ガイダンスに 従いDTMF(トーン)信号で設定 | |
| 制御方式 | 電話機からDTMF(トーン)信号で 制御 | 音声ガイダンスあり |
| 使用環境 | 温度0～40℃ 湿度20～80℃ | ただし結露なきこと |
| サイズ(W x H x D) | 70 x 120 x 45 ｍｍ | 電源コード含まず |
| 質量 | 100g | オプション含まず |
Q & A
Q. JEMA端子は制御できる？
A. この装置のJEMA端子に接続していただければ制御可能です。
最大16台のエアコンや床暖房を制御可能です。
Ｑ．電話回線経由が無いところでも制御できる？
Ａ．電話回線の代わりに携帯電話のイヤホンマイクに接続して制御可能です。
XWL-104には携帯電話へのケーブルは付属しておりませんので別途お買い求めください。
