電話解錠機能装置 XWO-101 のご紹介

オフィスなどの入り口に自動ドアとともに設置
訪問先のトーン信号により解錠
不必要に外部の人が入らず、セキュリティー向上

XWO-101

概要

電話解錠機能装置 XWO-101は、電話回線を通して遠隔操作できるスイッチです。
受付の電話機から訪問先の電話機に電話し、訪問先が入室を許可したときはトーン信号を
送って玄関にある電気錠、または自動ドアを制御します。

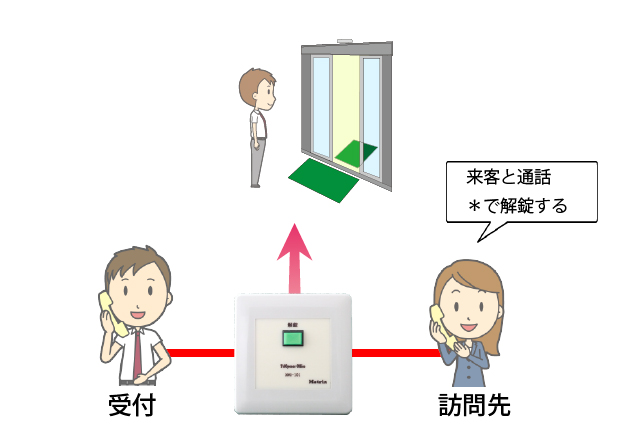

■下図のように受付の電話機と電話回線の間に本装置を設置します。
■来訪者は受付電話機から訪問先の各部署や部屋の電話機を呼び出します。
■訪問先が電話を取り入場を許可する場合は「*」を押しトーン信号を送ります。
■本装置は「ピー・解錠しました」という音声とともにリレー1を指定時間オンして
 電気錠または自動ドアを解錠します。

xwo-101useps

仕様

項目
内容
備考
電源電圧AC100V(50Hz 60Hz)
消費電力最大3W
リレー接点出力端子1
リレー接点出力定格最大24V 1A絶対に定格を超えないでください。
メークブレークはジャンパで変更可
センサ入力端子1
センサ入力定格最大24V
設定方式電話機から音声ガイダンスに従い
DTMF(トーン)信号で設定
制御方式電話機からDTMF(トーン)信号で制御音声ガイダンスあり
使用環境温度0~40℃
(湿度20~80%)
ただし結露なきこと
サイズ(W x H x D)117 x 120 x 50 mm電源コード含まず
質量440gオプション含まず
