テレコントロール装置 XSW-211 のご紹介

電話でスイッチを遠隔制御
豊富な機能
最大4系統に使用可能

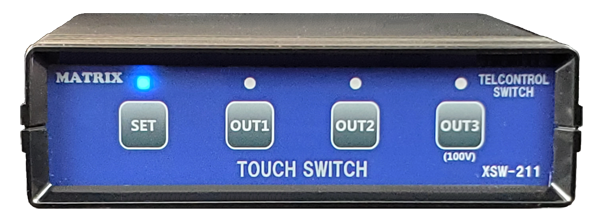

XSW-211
シリーズ機種名
機能内容
XSW-211テレコントール機能
XSW-211HPテレコントール機能、携帯接続用
XSL-100受付電話解錠機能
XSR-100マンション用オートロック電話解錠機能

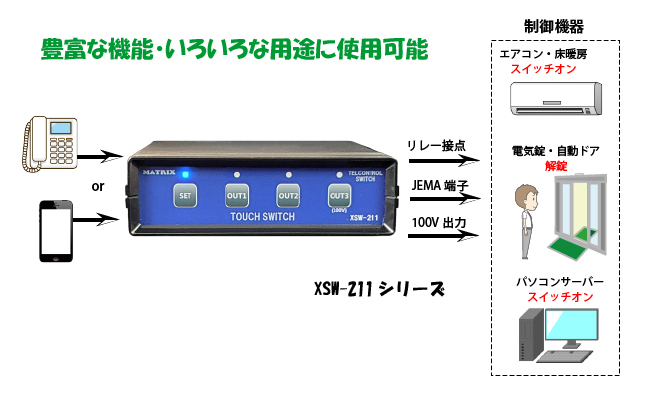

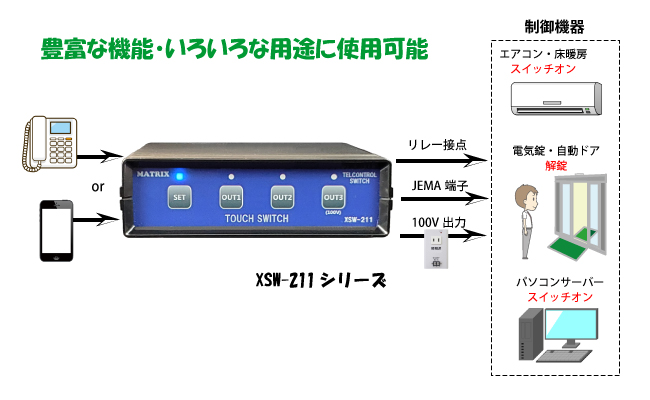

概要

xsw211gaiyou

テレコントロール装置XSW-211は、電話回線を通して遠隔操作できるスイッチです。
電話回線を通してトーン信号(プッシュホン音)によりリレー接点出力をコントロールできます。
また、USB連動タップを使用して100Vのコントロールをすることができます。

携帯電話経由でもコントロールでき、電話回線が無いところでも設置できます。(XSW-211HP)
ラインモニタ機能で、新たな電話回線を準備しなくても現在のFAXや留守番電話と併設できます。

センサ入力の状態(オン・オフ)を電話で知る事ができます。
電気錠制御モードを有し、電気錠などをコントロールできます。

全ての操作は音声ガイダンスによる確認ができます。

応用例

サーバーやパソコンの電源などを外出先からオンオフできます。
リレー出力により電気錠などを制御できます。
センサ入力により異常などを知る事ができます。

仕様

項目
内容
備考
電源電圧AC100V(50Hz 60Hz)付属のアダプタ(DC12V出力)を使用
消費電力最大3W
リレー接点出力端子3
リレー接点出力定格最大24V 1A絶対に定格を超えないでください。
メークブレークはジャンパで変更可
センサ入力端子1
センサ入力定格最大12V取扱説明書、回路図参照
設定方式電話機から音声ガイダンスに従い
DTMF(トーン)信号で設定
制御方式電話機からDTMF(トーン)信号で制御音声ガイダンスあり
使用環境温度0~40℃
(湿度20~80℃)
ただし結露なきこと
サイズ(W x H x D)95 x 57 x 170 mm
質量550g本体+アダプター

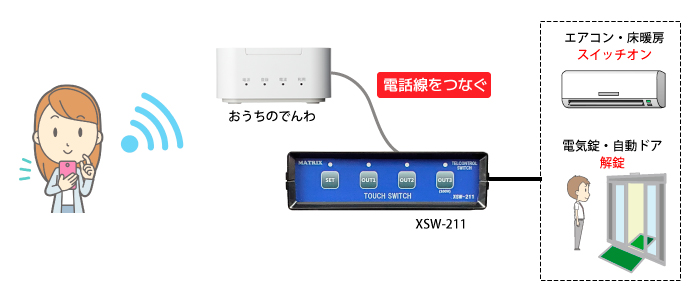

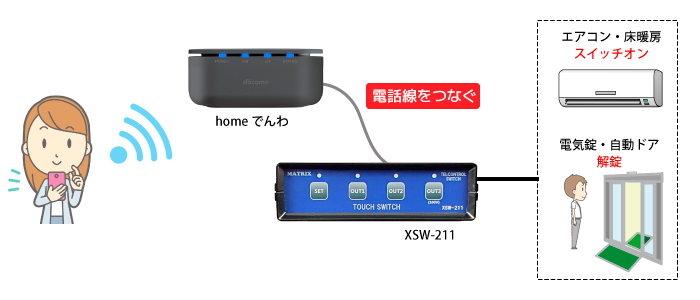

ラインモニタ機能

この機能を使用することにより、XSW-211専用の回線を準備する必要がありません。
FAXなどを併設している場合、FAXが応答しているときに「#」を押すとXSW-211は
TELポートに接続しているFAX等を自動的に切断し、XSW-211が自動的に応答します。

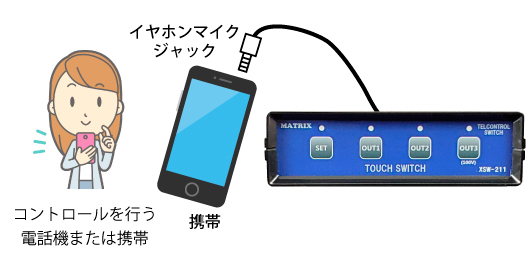

携帯電話経由機能(XSW-211HPのみ)

携帯電話経由機能

電話回線の代わりに携帯電話経由で制御できるので電話回線が無い場所でも設置可能
注意:使用できる携帯は次の制限があります。
■イヤホンジャックがあること。
■自動着信(オート着信)機能あり。
■日本国内のシャープ、日立、三菱、東芝等の携帯は使用可能です。

ご使用の機種にて不明な点がございましたら、弊社までお問合せください。

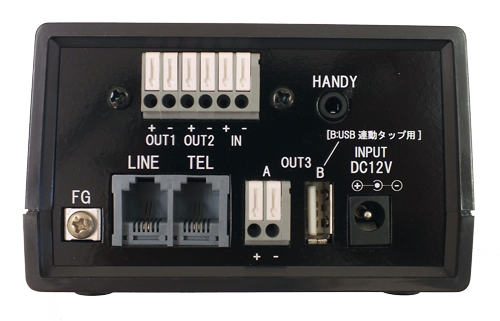

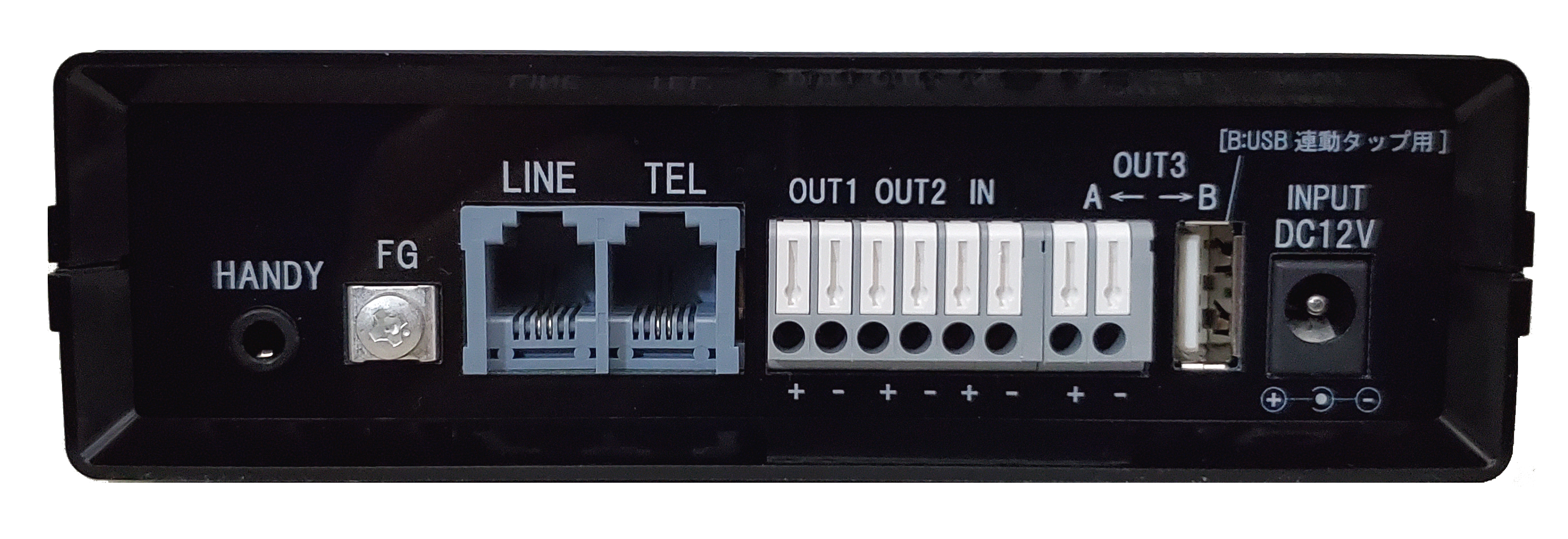

背面

XSW-211back

Q & A

Q.操作方法は?
A.外出先から、サービスコードをトーン信号で送ります。

Q.携帯電話から操作できる?
A.操作可能です。

Q.いまある留守番電話機やFAXと同じ電話回線につけられる?
A.FAXなどが応答しているときに「*」を受信すると自動的に応答するラインモニタ機能や、
  ベルが一定のパターンで鳴ったときだけ応答する(リトライ呼び出し機能)ように設定できますから
  現在の回線にそのままつけられます。

Q.設定はどうやってやるの?
A.併設の電話機からトーン信号を使用して設定できます。音声ガイドつきです。

Q.リレー接点はどのような用途に使うの?
A.電気錠などの制御や、その他制御したい製品にドライ出力で接続し制御できます。

Q.ちゃんと操作できたかどうか確認できる?
A.すべての操作は音声ガイドが操作内容を音声で教えます。

Q. JEMA端子は制御できる?
A. この装置のOUT1にJEMA端子のC1,C2 INにM1,M2を接続していただければ制御可能です。
